过孔焊盘，你真的了解吗？PCB设计中的“隐形杀手”揭秘

Q

过孔打在焊盘上，到底是"妙招"还是"馊主意"？

A

在PCB设计中，过孔和焊盘是两个最基本的元素，但它们的关系却常常让工程师们头疼不已。有人为了节省空间将过孔打在焊盘上，结果SMT生产时遭遇"滑铁卢"；有人严格按照传统设计，却又被BGA封装的布线逼到墙角。今天，我们就来深入解析过孔焊盘的方方面面，帮你避开这些设计"坑"。

什么是过孔焊盘？

要理解过孔焊盘，首先需要区分两个概念：过孔和焊盘。

过孔主要用于连接同一网络不同层的导线，一般不用作焊接元件，孔径通常较小，表面可以涂阻焊油墨也可以不涂。

焊盘分为引脚焊盘和表面贴装焊盘。引脚焊盘有焊孔，主要用于焊接引脚元件；而表面贴装焊盘没有焊孔，主要用于焊接表面贴装元件。

过孔焊盘，简单来说，就是过孔本身所带的环形铜圈，它是过孔结构的一部分，用于连接线路。

为什么会有过孔焊盘？

过孔焊盘存在的核心原因有两个：

1、电气连接功能

过孔需要在不同层之间传递信号，焊盘提供了可靠的连接点。

2、工艺需求

在PCB制造过程中，过孔需要经过钻孔、沉铜等工序，焊盘确保了这些工序的可行性。过孔的焊环最小宽度一般为0.15mm，以保证可靠沉铜电镀。

然而，随着电子产品向轻薄化、多功能化发展，PCB设计空间越来越紧张，一种特殊的现象开始普遍——盘中孔，即过孔直接打在焊盘上。

盘中孔：不得已而为之的设计

为什么要将过孔打在焊盘上？

常规设计是在焊盘旁边打一个过孔，连接其他层的线路。但当需要设计很多布线且放置很多元器件时，要么把PCB板设计得很大，要么将过孔放到元器件焊盘上。

对于BGA封装的器件来说，小间距的BGA焊盘几乎没有空间在旁边放置过孔，盘中孔就成了唯一的选择。

过孔焊盘的设计隐患

过孔焊盘虽然解决了空间问题，却可能带来一系列生产隐患：

1、SMT焊接问题

锡膏流失：由于毛细管作用，焊膏会流入通孔，导致焊接点的锡量不足，形成虚焊或假焊。

气泡/空洞：焊膏印刷在通孔上时，空气被封闭在孔内，回流焊时空气受热膨胀，在焊球中形成空洞，严重时甚至导致枕头效应。

2、不同处理工艺的局限性

过孔盖油：只盖住焊盘表面，孔中间是空心，高温下油墨可能流走，导致“孔口发黄”。

过孔塞油：虽能把孔堵实，但塞油处无铜面填实，焊接面积减少，仍存在焊接不牢的风险。

3、外观与可靠性问题

当采用不恰当的处理方式时，会出现"白花花的焊盘中间一点绿"的现象，严重影响焊接质量和可靠性。

正确解决方案：树脂塞孔工艺

为了保证焊接品质，对于必须采用盘中孔的设计，业界推荐树脂塞孔+电镀盖帽工艺。

1、工艺的优势

防止漏锡：树脂填满孔内，SMT焊接时锡膏不会流失。

保证焊接面积：电镀盖帽后焊盘平整，有足够面积焊接。

提高可靠性：避免虚焊、假焊等品质隐患。

2、注意事项

该工艺会导致PCB面铜厚度增加（基铜+电镀铜厚），可能达到60um左右，因此设计线宽间距需留足余量，建议不小于4/4mil。

BGA设计中的过孔焊盘要求

对于BGA封装的PCB设计，过孔焊盘有更严格的要求。

1、传统BGA设计

过孔钻孔子径：≥0.15mm。

过孔铜箔直径：≥0.25mm。

BGA焊盘直径：≥0.25mm。

钻孔至BGA焊盘间距：需满足最小间距要求。

2、先进BGA设计

采用环氧或铜膏填充过孔，可以实现更精密的布线，0.5mm间距的BGA也能轻松应对。

如何避免过孔焊盘设计问题？

设计工程师在进行过孔焊盘设计时，需要特别注意以下几点：

1、明确需求：是否真的需要在焊盘上打过孔？能否通过优化布局避免？

2、评估工艺：如需盘中孔，是否选择了正确的POFV工艺？

3、检查设计：设计规则是否满足PCB制造商的能力范围？

4、验证可制造性：在投板前进行全面的可制造性分析（DFM）。

华秋DFM：过孔焊盘设计的得力助手

在设计阶段发现过孔焊盘相关问题，比在生产阶段发现要节省大量成本和时间。华秋DFM作为一款免费的PCB可制造性分析软件，能够帮助工程师在制造前期发现或解决所有可能的质量隐患，将产品研制的迭代次数降到最低。

华秋DFM在过孔焊盘检测方面的强大功能：

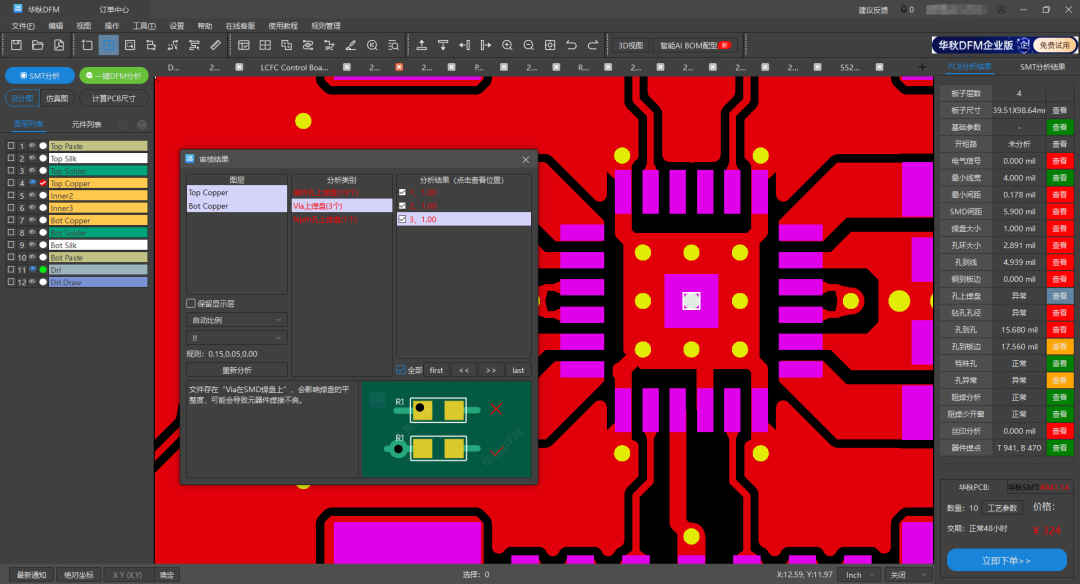

1、孔上焊盘检测：软件能自动检测贴片焊盘上的过孔，识别是否存在盘中孔设计，并给出工艺建议。

2、钻孔分析：包括钻孔孔径检查、孔到孔间距分析、孔到板边距离检查等，确保过孔设计符合生产工艺要求。

3、阻焊分析：检查阻焊桥是否完整，阻焊开窗是否合适，避免焊接连锡短路风险。

4、线路分析：检测孔环大小是否足够，避免开路风险；检查SMD间距，防止焊接连锡短路。

5、一键DFM分析：快速生成全面的可制造性分析报告，指出设计中存在的隐患，包括过孔焊盘相关问题。

华秋DFM的其他亮点功能：

1、最小线宽/线距检查：确保设计满足制造工艺要求。

2、字符上焊盘检查：避免字符覆盖焊盘影响焊接。

3、仿真图文件输出：直观检查丝印、位号是否重叠或被遮挡。

4、价格交期评估：基于设计复杂度评估PCB制造成本和周期。

过孔焊盘虽小，却关乎整个PCB项目的成败。理解过孔焊盘的本质、掌握盘中孔的正确处理方法、借助专业的DFM工具进行检查，是每一位优秀硬件工程师的必修课。

无论你是刚入行的新手，还是经验丰富的老手，华秋DFM都能成为你设计流程中的得力助手，帮你提前发现过孔焊盘等设计隐患，让PCB设计一次通过，产品更快上市！
