项目概述
硬件平台
目录结构
传感器模块详解
线程架构
构建与烧录
配置说明
数据流说明
注意事项
文件依赖关系
代码仓库
申请试用开发板
1 项目概述

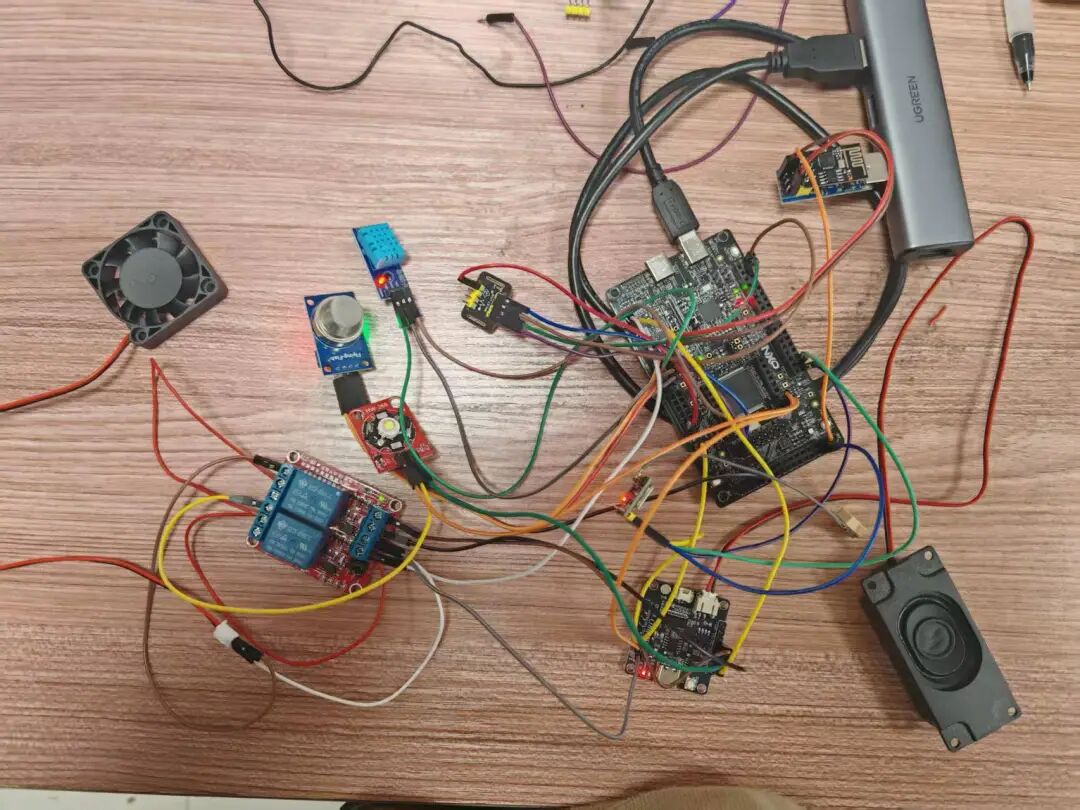

本项目基于NXP FRDM-MCXA156开发板，运行RT-Thread实时操作系统，实现多传感器数据采集并通过ESP01S WiFi模块上报至华为云IoT平台。文末扫码申请试用开发板。

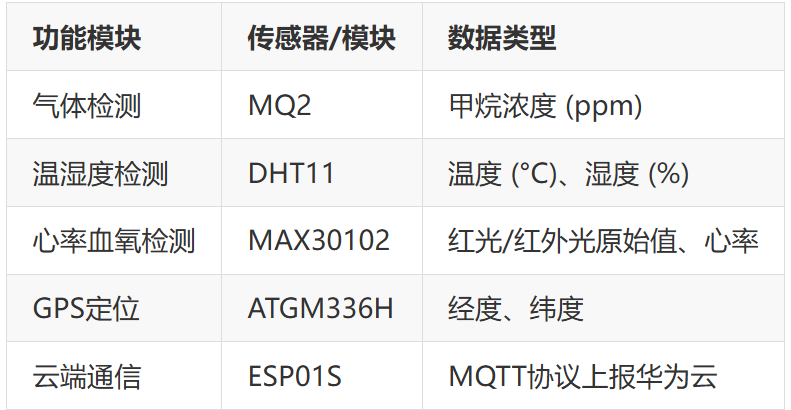

1.1 主要功能
1.2 系统架构
+------------------+ +------------------+ +------------------+| 传感器层 | | 应用层 | | 通信层 |+------------------+ +------------------+ +------------------+|drv_mq2.c |--> | MQ2_app.c | | ||drv_dht11.c |--> | dht11_app.c | --> | esp_app.c | --> 华为云IoT|drv_max30102.c |--> | max30102_app.c | | (MQTT上报) ||(UART接收) |--> | ATGM336H_app.c | | |+------------------+ +------------------+ +------------------+
2 硬件平台
2.1 主控芯片
型号: NXP MCXA156
内核: ARM Cortex-M33
主频: 96 MHz
Flash: 1 MB
RAM: 128 KB

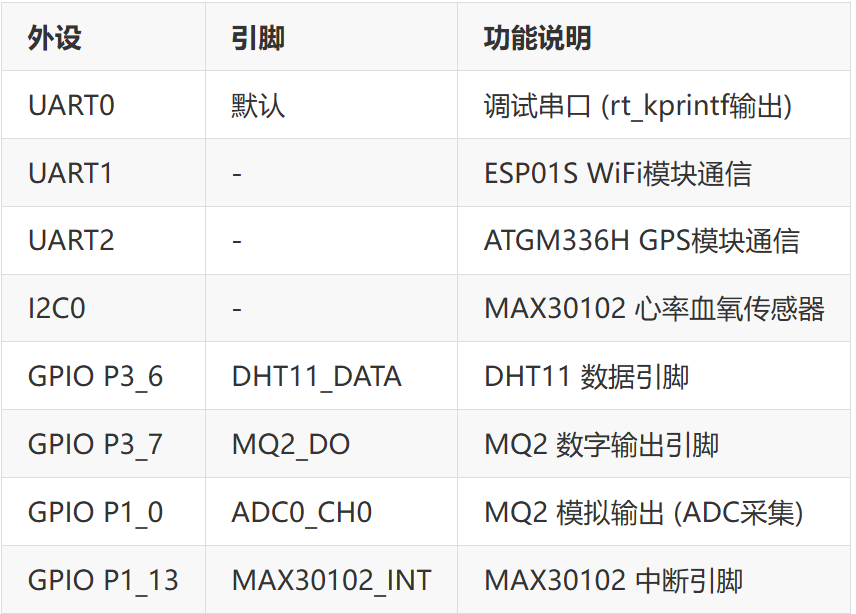

2.2 引脚分配
3 目录结构
frdm-mcxa156/├── applications/ # 应用层代码│ ├── main.c # 主函数入口│ ├── mydefine.h # 通用头文件定义│ ││ ├── drv_dht11.c/h # DHT11 驱动层│ ├── dht11_app.c/h # DHT11 应用层│ ││ ├── drv_mq2.c/h # MQ2 驱动层│ ├── MQ2_app.c/h # MQ2 应用层│ ││ ├── drv_max30102.c/h # MAX30102 驱动层│ ├── max30102_app.c/h # MAX30102 应用层│ ││ ├── ATGM336H_app.c/h # GPS模块应用层│ ││ ├── esp_app.c/h # ESP01S WiFi/MQTT通信│ ││ ├── adc_app.c/h # ADC采集封装│ └── uart_app.c/h # 串口工具函数│├── board/ # 板级支持包│ ├── board.c/h # 板级初始化│ ├── Kconfig # 硬件配置菜单│ ├── MCUX_Config/ # NXP MCUXpresso配置│ │ └── board/│ │ ├── clock_config.c/h # 时钟配置│ │ └── pin_mux.c/h # 引脚复用配置│ └── linker_scripts/ # 链接脚本│├── packages/ # RT-Thread软件包│ ├── nxp-mcx-cmsis-latest/ # NXP CMSIS支持│ └── nxp-mcx-series-latest/ # NXP MCX系列驱动│├── .config # RT-Thread配置文件├── rtconfig.h # RT-Thread配置头文件├── Kconfig # 顶层配置菜单├── SConstruct # SCons构建主文件├── project.uvprojx # Keil MDK工程文件└── rtthread.elf/bin # 编译输出文件
4 传感器模块详解
4.1 MQ2 气体传感器
文件:drv_mq2.c/h,MQ2_app.c/h
功能:检测甲烷(CH4)等可燃气体浓度
数据结构：
typedefstruct { rt_base_tdopin; // 数字输出引脚 floatadc_val; // ADC原始值 floatch4ppm; // 甲烷浓度 (ppm)}mq2_device_t;
API接口:
// 初始化MQ2设备rt_err_tmq2_init(mq2_device_t*dev,rt_base_tdopin);// 读取气体浓度mq2_result_tMQ2_GetPmm(mq2_device_t*dev);// 获取当前甲烷浓度 (应用层接口)floatmq2_get_ch4ppm(void);
全局变量:g_mq2_dev- MQ2设备对象
4.2 DHT11 温湿度传感器
文件:drv_dht11.c/h,dht11_app.c/h
功能:检测环境温度和湿度
数据结构:
typedefstruct { rt_base_tpin; // 数据引脚 rt_uint8_thumidity; // 湿度整数部分 rt_uint8_ttemperature;// 温度整数部分}dht11_device_t;
API接口:
// 初始化DHT11设备rt_err_tdht11_init(dht11_device_t*dev,rt_base_tpin);// 读取温湿度数据dht11_result_tdht11_read(dht11_device_t*dev,rt_uint8_t*temp,rt_uint8_t*humi);// 获取当前温度 (应用层接口)rt_uint8_tdht11_get_temperature(void);// 获取当前湿度 (应用层接口)rt_uint8_tdht11_get_humidity(void);
全局变量:
g_dht11_dev- DHT11设备对象
g_dht11_temperature- 最新温度值
g_dht11_humidity- 最新湿度值
4.3 MAX30102 心率血氧传感器
文件:drv_max30102.c/h,max30102_app.c/h
功能:通过红光和红外光检测心率和血氧
通信接口:I2C (地址: 0x57)
数据结构:
typedefstruct { structrt_i2c_bus_device *i2c_bus; // I2C总线句柄 rt_mutex_tlock; // 互斥锁 rt_uint8_taddr; // I2C地址 rt_bool_tinitialized; // 初始化标志}max30102_device_t;
API接口:
// 初始化MAX30102设备max30102_device_t*max30102_init(constchar *i2c_bus_name);// 从FIFO读取LED数据rt_err_tmax30102_read_fifo(max30102_device_t*dev, rt_uint32_t*red_led, rt_uint32_t*ir_led);// 获取心率 (应用层接口)rt_uint32_tmax30102_get_heart_rate(void);
全局变量:
g_max30102_red_led- 红光LED原始值
g_max30102_ir_led- 红外LED原始值
g_max30102_heart_rate- 心率估算值
工作模式: 支持中断模式和轮询模式 (通过USE_INTERRUPT_MODE宏切换)
4.4 ATGM336H GPS模块
文件:ATGM336H_app.c/h
功能: 获取GPS定位信息 (经度、纬度)
通信接口: UART2 (波特率: 9600)
数据结构:
typedefstruct { charGPS_Buffer[80]; // GPS原始数据缓冲 charisGetData; // 数据接收标志 charisParseData; // 数据解析标志 charUTCTime[11]; // UTC时间 charlatitude[11]; // 纬度字符串 charN_S[2]; // 南北半球 charlongitude[12]; // 经度字符串 charE_W[2]; // 东西半球 charisUsefull; // 定位有效标志} _SaveData;typedefstruct { floatlatitude; // 纬度 (十进制度) floatlongitude; // 经度 (十进制度) charN_S; // 南北半球标识 charE_W; // 东西半球标识} LatitudeAndLongitude_s;
全局变量:
Save_Data- GPS原始数据结构
g_LatAndLongData- 解析后的经纬度数据
latitude, longitude- 全局经纬度变量
4.5 ESP01S WiFi模块
文件:esp_app.c/h
功能:通过MQTT协议将传感器数据上报至华为云IoT平台
通信接口:UART1
云平台配置(定义在esp_app.h):
#defineWIFI_NAME "LP11"#defineWIFI_PWD "123456aa"#defineHUAWEI_MQTT_ADDRESS "e8b7ac5772.st1.iotda-device.cn-east-3.myhuaweicloud.com"#defineHUAWEI_MQTT_PORT 1883
API接口:
// 发送AT指令voidesp_send(constchar *data);// 上报传感器数据到云端intesp_report(floatdensity,inthr,inttemp,inthumi);
数据上报格式 (MQTT JSON):
{ "services":[{ "service_id":"BasedData", "properties":{ "density":100.5, "heart_rate":75, "temperature":25, "humidity":60 } }]}

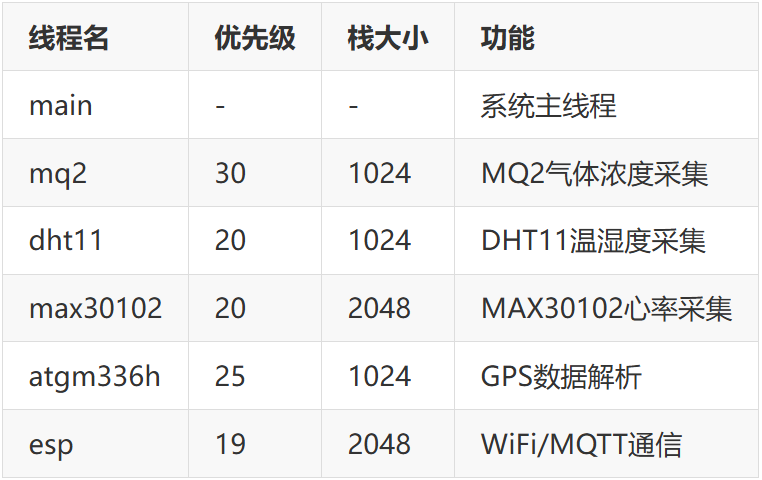

5 线程架构
系统采用多线程架构，各传感器独立采集：
6 构建与烧录
6.1 使用Keil MDK
打开project.uvprojx工程文件
编译:Project -> Build Target或F7
烧录:Flash -> Download或F8
6.2 使用SCons (命令行)
# 配置scons--menuconfig# 编译scons# 清理scons -c
7 配置说明
7.1 RT-Thread配置
通过menuconfig或直接编辑.config文件配置：
# 串口配置CONFIG_BSP_USING_UART0=y # 调试串口CONFIG_BSP_USING_UART1=y # ESP01SCONFIG_BSP_USING_UART2=y # GPS模块# I2C配置CONFIG_BSP_USING_I2C0=y # MAX30102# ADC配置CONFIG_BSP_USING_ADC0_CH0=y# MQ2模拟输出
7.2 传感器引脚配置
在各应用文件中修改引脚定义：
// MQ2_app.c#defineMQ2_DATA_PIN ((3*32)+7) // P3_7// dht11_app.c#defineDHT11_DATA_PIN ((3*32)+6) // P3_6// max30102_app.c#defineMAX30102_INT_PIN ((1*32)+13) // P1_13
8 数据流说明
[传感器采集]-->[全局变量更新]-->[esp_thread_entry读取]-->[esp_report上报]-->[华为云]时序:1. 各传感器线程周期性采集数据，更新全局变量2. ESP线程在主循环中读取全局变量3. 调用esp_report() 构造MQTT消息并发送4. 华为云IoT平台接收并存储数据
9 注意事项
DHT11: 两次读取间隔至少2秒
MQ2: 上电后需预热稳定期
MAX30102: I2C通信需要较大栈空间
GPS: 首次定位需要较长时间，室内可能无法定位
ESP01S: WiFi连接需要5秒等待，MQTT连接需要3秒等待
10 文件依赖关系
mydefine.h (基础定义) ├── drv_dht11.h ├── drv_mq2.h ├── drv_max30102.h │ ├── dht11_app.h --> dht11_app.c ├── MQ2_app.h --> MQ2_app.c ├── max30102_app.h--> max30102_app.c ├── ATGM336H_app.h--> ATGM336H_app.c │ └── esp_app.h --> esp_app.c (引用所有传感器数据)
11 代码仓库
仓库地址：https://github.com/drifting-cloudlet/smart_helmet
演示视频已放在对应仓库的github releases上，为对应的zip文件。
