从百kW到MW的跨越：电推进飞机动力系统架构演变与永磁电机关键参数选取规律研究
全球航空业绿⾊转型进程加速，电推进技术凭借能量利⽤效率⾼、碳排放低的核⼼优势，成为实现航空业可持续发展的关键路径，⽽中⼤型电推进飞机的规模化应⽤，核⼼瓶颈集中于⼤功率⾼功率密度永磁推进电机的研制。近年来，美、欧各国已全面实施电推进飞机发展战略，我国亦先后印发《电动飞机发展白皮书》《新能源飞行器发展展望》《绿色航空制造业发展纲要（2023—2035年）》等政策文件，多次指出要推动下一代国产民机绿色化发展，鼓励研发新能源航空器。电推进飞机已成为我国航空业实现绿色转型的必然选择，也是与世界航空强国并驾齐驱的关键领域。
一、推进电机系统在电推进飞机中的作⽤
推进电机系统是电推进飞机的核心动力单元，直接取代传统飞机中的发动机，为飞机提供推进动力，其性能水平直接决定了电推进系统的能源利用率和推进效能。小型电推进飞机多采用十kW至百kW级推进电机系统，而中大型电推进飞机则需采用MW至十MW级推进电机系统。美国国家航空航天局（NASA）针对STARC-ABL概念飞机配备的2.6 MW推进电机系统，提出了功率密度13 kW/kg、效率96%的严苛指标；针对N3-X概念飞机的3 MW推进电机系统，则要求功率密度达12.7 kW/kg。这些指标远超传统航空电机的现有技术水平，使高功率密度推进电机技术成为飞机大功率电推进系统的重要基础和关键挑战。
永磁电机凭借高功率密度和高效率的突出优势，已成为当前研究和应用中飞机推进电机的主流类型。近年来，国内外众多机构针对小型电动固定翼飞机、电动垂直起降飞行器、直升机电动尾桨等应用场合的中小功率永磁推进电机开展了广泛研究，部分已实现装机应用，但针对大功率永磁推进电机的研究仍然较少。我国南京航空航天大学研制的边界层吸入式涵道风扇360 kW永磁推进电机，额定转速20 000 r/min，额定功率密度达11 kW/kg，但与美、欧等国仍有较大差距。
大功率永磁推进电机在面临极限化技术指标挑战的同时，还需重点考虑高功率密度、高效率、高可靠等多目标之间的权衡优化，以及电磁、热、结构多物理场的综合耦合分析。高功率密度电机的设计本质上受到电磁场、温度场与结构应力场之间强非线性耦合的制约，多物理场耦合机制决定了关键性能指标，并限制了电机设计的灵活性。因此，有必要从系统层面深入分析大功率推进电机的关键参数权衡规律，构建涵盖电磁拓扑优化、热管理策略与结构强度校核的综合设计框架。
本文首先对飞机大功率永磁推进电机的关键参数权衡设计规律进行归纳与分析，在此基础上完成百kW级与MW级高功率密度推进电机的总体设计。其次，针对推进电机的高功率密度、高效率、高可靠要求，对其移相多三相绕组重构机理和多段式Halbach永磁阵列构型特征进行深入分析，并通过遗传算法多目标优化开展极限化的拓扑优化设计。然后，对推进电机的电磁特性、高速转子结构强度及单向/双向油道浸油冷却系统进行多物理场耦合分析。最后，基于110 kW原理样机进行电磁与温升特性实验验证，以期为后续MW级永磁推进电机的研制和验证提供技术支撑与参考。
二、大功率永磁推进电机技术发展定位
2.1 电推进飞机的发展需求与技术路线

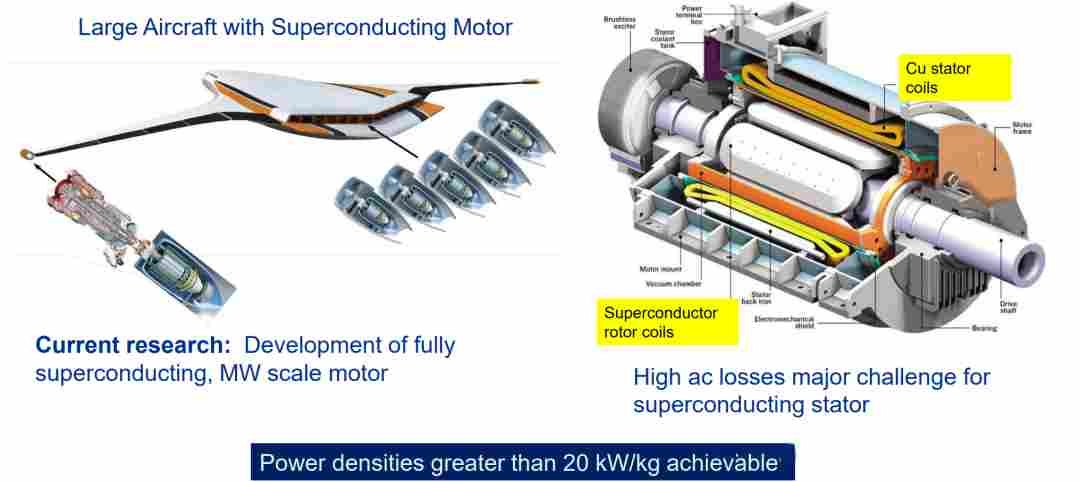

电推进飞机按照动力架构可分为纯电动、混合电推进和涡轮电推进三种类型。纯电动构型以储能电池为唯一能量来源，适用于短程小型飞机；混合电推进构型将传统燃油动力与电力驱动相结合，可在不同飞行阶段灵活调配能量来源；涡轮电推进构型则通过燃气涡轮发电为推进电机供电，适用于中大型干线客机。NASA自2014年起持续投入MW级电推进技术研发，先后开展了电气化动力系统飞行验证（EPFD）项目和混合热效率核心机（HyTEC）项目，已完成13 700 m高空模拟测试，MW级组件全工况达标，验证了高空适配性。2025年，NASA进一步启动了聚焦10 MW级以上电推进系统的高功率电推进（High power EAP）项目，重点探索超导电机技术的可行性。
在工业界，GE航空航天公司、雷神技术公司和赛峰集团等传统航空动力巨头均在积极布局电推进领域。柯林斯宇航公司于2025年展示了在研的1 MW级电动机全尺寸模型，并公布了1 MW、500 kW和250 kW三型电动机的研发计划，旨在建立一个可扩展的电动机产品系列。赛峰集团的ENGINeUS 100电动机于2025年2月获欧洲航空安全局（EASA）适航认证，成为全球首型取证的空中交通用电动机。这些进展标志着航空电推进技术正从概念验证阶段迈向产品成熟与适航取证阶段。
我国在电推进飞机领域同样取得了显著进展。西北工业大学、南京航空航天大学、沈阳工业大学等高校在飞机电推进电机设计、逆变器拓扑与控制策略方面开展了系统性研究。2025年，国产大功率永磁电机、风电变流器等相继下线，多地电机及电驱项目集中投产，国产替代步伐加快。然而，与美、欧等国相比，我国在大功率航空推进电机的功率密度、系统集成度和适航验证方面仍存在明显差距，亟需开展关键技术攻关。
2.2 永磁推进电机在电推进系统中的核心地位
在电推进飞机的各类电机方案中，永磁同步电机凭借兼顾功率密度和效率的突出优势，已成为中小功率电动驱动系统中的广泛应用类型，并在大功率电推进领域展现出广阔前景。与异步电机相比，永磁同步电机无需励磁电流，转子损耗极低，在相同功率等级下具有更高的效率和更小的体积重量。与超导电机相比，永磁电机无需低温冷却系统，技术成熟度更高，制造成本可控，更适用于当前阶段的工程化应用。与轴向磁通永磁电机相比，径向磁通永磁电机在结构刚度、制造工艺和散热设计方面具有更为成熟的技术基础，尤其适用于大功率高速推进场合。
推进电机系统在电推进飞机中的角色定位与传统航空电机有本质区别。传统航空电机多作为辅助动力单元或应急电源使用，对功率密度和持续运行能力的要求相对有限。而推进电机作为主动力单元，需要在全工况范围内持续输出推进功率，其可靠性直接关系到飞行安全。因此，电推进飞机对推进电机系统在安全性、轻量化和效率等方面提出了更为严苛的性能要求——既要追求极限化的功率密度以降低系统重量，又要保证高效率以减少能量损耗和散热压力，同时还需具备足够的冗余容错能力以应对可能的故障工况。这种多目标耦合的苛刻要求，构成了大功率推进电机设计的核心挑战。
三、关键参数权衡设计规律与总体方案
3.1 推进电机负载特性与驱动构型选择
电推进飞机的动力由推进电机传动的桨叶类装置提供。桨叶类装置主要有螺旋桨和涵道风扇两类，驱动构型可分为直驱式与减速式两种。直驱式构型避免了齿轮箱导致的系统可靠性降低和维护成本增加，是中小功率推进电机的常见选择，但其低转速限制了功率密度的提升，较难满足大功率推进电机极高的功率密度要求。因此，减速式高速驱动构型成为大功率高功率密度推进电机的首选方案。在结构拓扑方面，直驱式构型中的低速推进电机常采用较大外径的扁平式结构以实现高转矩密度，而减速式构型中的高速推进电机则倾向于采用外径较小的细长型结构。
从电压等级来看，飞机电推进系统中较高的直流电压有利于线缆质量和损耗的降低，但同时会对功率器件耐压等级、绝缘设计、热管理和电磁兼容性提出更高要求。因此，电压等级的选择需要在系统效率、器件技术成熟度、安全性和航空平台适配性之间综合权衡。目前，百kW级飞机电推进系统的电压等级通常为400～800 V，已有较成熟的产业链和器件支持；而MW级电推进系统在功率大幅提升的情况下，为控制系统电流和热管理压力，通常需要采用1～3 kV的电压等级。
3.2 转速、转矩密度与基频之间的权衡关系

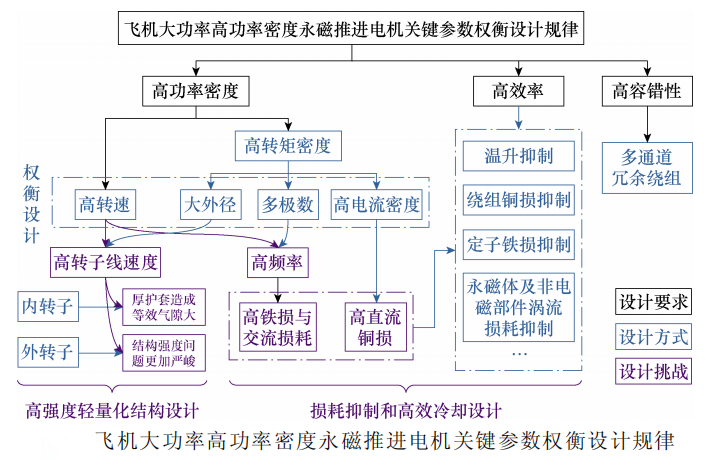

电机功率密度与转速和转矩密度的乘积成正比，高功率密度要求同时进行高转速和高转矩密度设计。大外径、多极数、高电流密度是实现高转矩密度的主要途径。高转速和大外径会导致高转子线速度，高转速和多极数会导致高基频。然而，高转子线速度设计受到转子和轴承结构强度及振动噪声的限制，高基频设计则受到损耗抑制、冷却散热和控制稳定性的限制。因此，高速与高转矩密度设计需求之间存在固有矛盾，需要进行精细的权衡设计。
在保持电机输出功率与外径不变的条件下，分析不同转速和极数下转子线速度与基频对功率密度的影响规律可知：在相同基频下，转子线速度增大（即转速增大、极数减少）会使功率密度提高，但随着线速度的持续增大，功率密度趋于某一极限值。这是由于极数的减少增加了每极磁通量，需要同步增加定转子轭厚以维持功率输出，同时绕组节距的增加使得端部绕组长度增加，两者均导致电机转矩密度降低。在相同转子线速度下，基频增大（即转速不变、极数增大）同样会使功率密度提高，且转子线速度越高，基频对功率密度的影响越显著。
3.3 高功率密度与高效率之间的矛盾与协调
为实现推进电机高效率要求，需要降低损耗和抑制温升。然而，高功率密度要求带来的高电流密度、高频率等特征会造成直流铜损、交流铜损、定子铁损以及永磁体及转子护套等非电磁部件涡流损耗的增加，从而导致效率降低。因此，高功率密度和高效率二者的设计需求也存在矛盾，需要进行多目标权衡设计。
针对这一矛盾，本文从以下维度进行协调：在电磁材料选择方面，采用高磁能积钕铁硼永磁材料和高饱和磁通密度铁钴钒合金软磁材料以提高输出能力，同时采用超薄叠片铁心和利兹线降低铁损和绕组涡流损耗，永磁体通过轴向分段抑制涡流损耗。在绕组构型方面，采用多槽多极分布绕组以降低磁动势谐波。在冷却方式方面，采用定子密封浸油冷却实现高电流密度下的高效散热，使电机能够在高电磁负荷下维持合理温升。
3.4 百kW级与MW级推进电机总体设计方案
综合上述权衡设计规律分析，本文采用以下设计方案实现百kW级和MW级永磁推进电机的高功率密度、高效率、高可靠设计：（1）采用减速式高速构型，径向磁场内转子拓扑结构、表贴式Halbach阵列永磁体、144槽24极双层分布绕组。转子由轻质高强度碳纤维护套进行结构补强。（2）采用高磁能积钕铁硼永磁材料和高饱和磁通密度铁钴钒合金软磁材料以提高输出能力；MW级电机采用铁钴钒合金铁心以获得更高的饱和磁密，百kW级电机采用高性能硅钢铁心。（3）采用超薄叠片铁心和利兹线降低铁损和绕组涡流损耗，永磁体通过轴向分段抑制涡流损耗。（4）采用定子密封浸油冷却实现高电流密度下的冷却散热，定子槽口油道在进行高效冷却的同时进一步降低槽内漏磁导致的绕组交流损耗。（5）采用双通道或多通道绕组冗余架构提高推进电机冗余容错能力，并降低控制器单个通道所需承载的功率等级。考虑控制器单个通道的功率等级限制，百kW级推进电机采用双通道绕组构型，MW级推进电机则采用六通道绕组构型。
四、高功率密度高效高可靠拓扑优化分析
4.1 移相多三相绕组重构机理与对比分析
多相电机驱动系统具有低压大功率输出、低转矩脉动、适于容错运行等优势，特别适合应用于航空航天等对可靠性要求极高的领域。本文依据槽电动势星形图对144槽24极传统三相绕组进行重构，得到常规（无移相）多-三相和移相多-三相两种绕组构型。以六通道绕组构型为例，槽电动势星形图中的相量分布表明，常规六-三相绕组的分布系数未发生改变，而移相六-三相绕组消除了原三相绕组的分布效应，绕组基波和谐波分布系数均变为1。

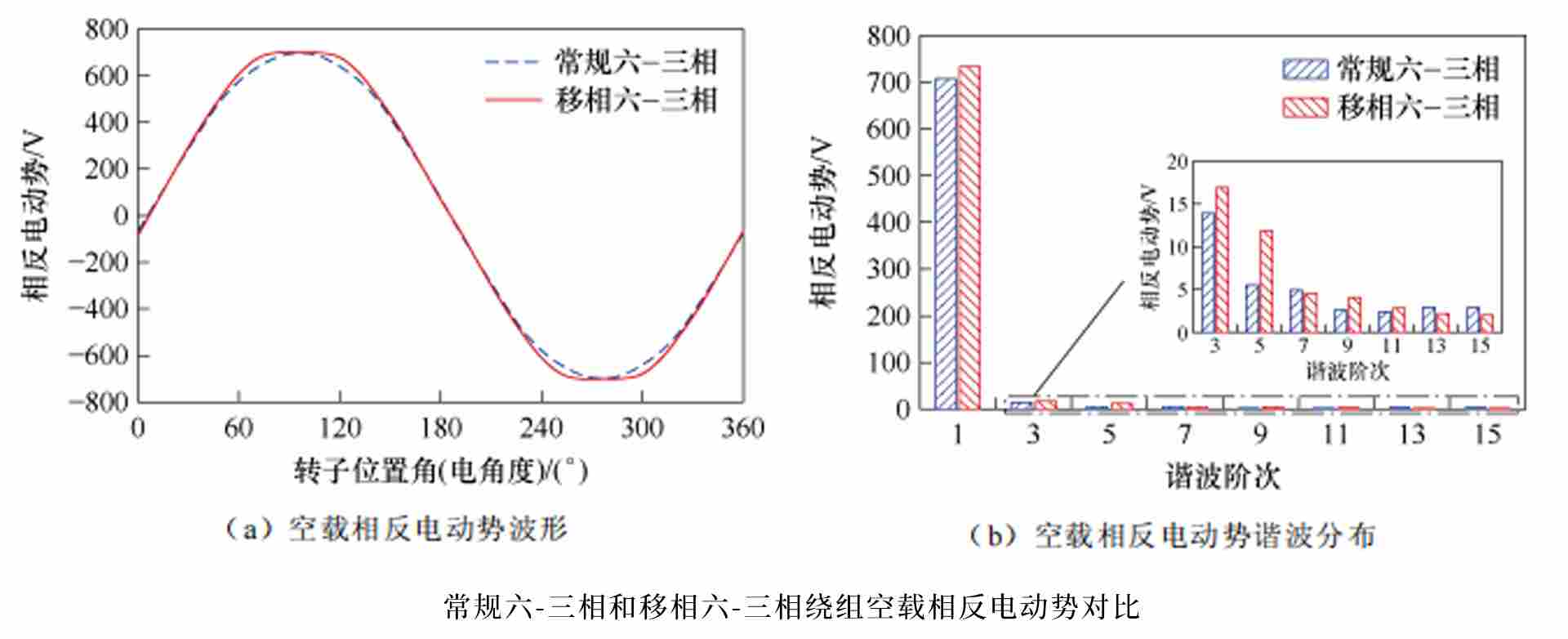

空载相反电动势的对比分析表明，移相六-三相绕组的反电动势基波幅值相较常规六-三相绕组提高了约3.5%，与绕组系数的差异相符。但由于绕组分布效应的消除，对谐波电动势没有抑制能力，导致反电动势谐波分量有所增加。转矩波形的对比进一步显示，移相六-三相绕组通过提升基波绕组系数，使平均转矩相比常规六-三相绕组提高了4.9%。更重要的是，移相六-三相绕组的转矩脉动仅为0.4%，相比常规六-三相绕组大幅降低。这是由于移相绕组之间存在30°电角度差，各套绕组所产生的转矩脉动之间形成180°电角度差而互相抵消，从而有效抑制了转矩脉动。
在容错能力方面，两种绕组构型存在显著差异。常规六-三相绕组同一对极下的线圈均属于同一套三相绕组，自感较高，不同通道绕组间的磁隔离性较强；而移相六-三相绕组由于多套绕组发生重叠，磁路相互耦合，多套绕组间互感较大。在单通道故障情况下，常规六-三相绕组的不平衡磁拉力严重，且发热较为集中；而移相六-三相绕组的不平衡力较小，发热在空间上分布较均匀，能够更有效地利用整个电机的冷却能力进行过载运行，在功率冗余方面的容错性能更强。此外，在物理结构上，移相六-三相绕组的结构在圆周上仍是连续的，具有简单的端部结构和较低的端部高度，有利于减轻电机质量和降低铜损。因此，百kW级和MW级推进电机分别采用移相双-三相和移相六-三相绕组构型。
4.2 多段式Halbach阵列永磁体构型对比分析
飞机推进电机大多始终工作在恒转矩区，无弱磁扩速要求，主要关注在工作转速下的转矩和功率输出能力。表贴式永磁电机具有较高的功率输出能力，最为契合该负载特性。与常规径向充磁表贴式永磁体结构相比，Halbach阵列表贴式永磁体结构凭借气隙侧的单边聚磁效应和铁心侧的自屏蔽效应，具有高转矩密度优势，是永磁推进电机的普遍选择。

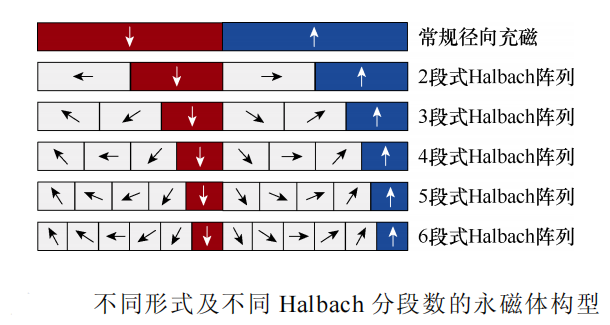

永磁体生成的气隙磁场可通过等效表面电流法分析。对于分段数为Nₕ的永磁体构型（Nₕ=1时为常规径向充磁表贴式永磁体，Nₕ≥2时为Halbach阵列永磁体），对比MW级推进电机不同永磁体构型及不同分段数对空载气隙磁通密度的影响。结果表明，Halbach阵列永磁体（Nₕ≥2）相比常规径向充磁能够显著提升气隙磁通密度幅值；随着分段数增加，气隙磁通密度幅值增大，但分段数过多时该趋势趋于平缓，对气隙磁通密度幅值的提升效果有限，理想正弦充磁时气隙磁通密度幅值与4段式相比仅提高约2.8%。
输出转矩的对比分析显示，Halbach阵列永磁体对电机输出转矩的提升效果十分显著，且电机转矩随永磁体分段数增加而进一步增大，分段数越多越接近理想正弦充磁结构，但其上升趋势逐渐变缓，6段式结构的输出转矩相比理想正弦充磁结构仅低约1%。有限元模型得到的转矩比解析模型低约7.5%，这是由于解析模型忽略了槽口磁场畸变、铁心饱和与漏磁等非线性问题。
综合而言，多段式Halbach阵列永磁体有利于推进电机转矩密度的提高和磁场正弦度的改善，但分段数过多时的增益效果极为有限，且会导致工艺难度与加工成本急剧增加。考虑工艺可行性和加工成本限制，百kW级推进电机采用3段式Halbach阵列永磁体，MW级推进电机则采用4段式Halbach阵列结构。
4.3 基于遗传算法的多目标优化设计
为进一步提高推进电机电磁性能，基于多目标优化软件modeFRONTIER和有限元分析软件，采用第二代多目标遗传算法（MOGA-Ⅱ）对推进电机进行优化设计，评估总次数为5 000次。
该优化流程的输入参数、约束条件与优化目标设定如下：固定转速、电机外径、电流密度、槽极配合、铜满率、气隙长度等输入参数不变，优化变量为电机所有可变结构参数。在电磁场方面，为避免铁心过饱和导致输出能力下降，约束定转子铁心最大磁通密度小于2.1 T。在温度场方面，确定油泵压力、冷却油性质及初始温度等限制下冷却油流量的取值范围，约束绕组温升低于允许最高温升。在结构场方面，约束1.2倍过速下的永磁体与转子护套最大切向拉应力低于0.8倍的抗拉强度。为满足飞机电推进系统需求，推进电机以轻质量、高巡航效率为关键优化目标，二者权重系数分别设为0.7和0.3。由于永磁推进电机的主要损耗为绕组铜损，当电流密度固定时，效率变化范围较小。
电磁场有限元仿真结果表明，优化后的百kW级推进电机输出功率为110 kW，功率密度为3.7 kW/kg，转矩脉动极低。MW级推进电机则通过更高的转速和电流密度设计进一步提高了功率密度，优化后额定输出功率为1.1 MW，以电机总重计算功率密度预计约17.3 kW/kg，额定工作点效率达98.2%，可满足中大型飞机电推进系统对MW级推进电机高功率密度（＞13 kW/kg）、高效率（＞96%）的性能要求。电机损耗主要集中于定子部分，包括绕组铜损和定子铁心铁损。由于电机采用磁动势谐波较少的分布绕组构型，且永磁体采用轴向分段以切断涡流路径，因此永磁体和转子碳纤维护套的涡流损耗较小。
五、多物理场耦合分析
5.1 电磁特性与结构强度分析
采用电磁场有限元仿真对百kW级与MW级电机的电磁性能进行详细分析。为提高铁心利用率和电机功率密度，设计定子铁心磁通密度较高。MW级电机采用的铁钴钒合金铁心相比百kW级电机采用的硅钢铁心具有更高的饱和磁通密度，空载磁通密度最大值约2.0～2.1 T，能够在有限体积内实现更高的磁负荷。
大功率高速永磁电机的转子结构设计同时受到机械强度和电磁性能的双重限制，参数选取困难。表贴式转子结构配合碳纤维护套是大功率高速永磁电机较适合的选择，碳纤维护套转子较其他转子具有更好的机械和转子动力学特性。对百kW级和MW级推进电机在1.2倍过速下的转子结构强度进行分析：百kW级电机缠绕1 mm厚碳纤维护套，MW级电机缠绕2 mm厚碳纤维护套。碳纤维护套的切向抗拉强度为1 632 MPa，钕铁硼永磁体的抗拉强度为75 MPa，转子铁心和转轴为一体化导磁钢材料。
有限元分析结果表明，百kW级电机的转子护套最大切向拉应力约303.39 MPa，永磁体最大切向拉应力约1.32 MPa；MW级电机的转子护套最大切向拉应力约737.4 MPa，永磁体最大切向拉应力约5.93 MPa。两者均远小于各自材料的抗拉强度，满足结构强度要求。值得注意的是，MW级电机的高转速和高转子线速度对其结构强度形成了更大挑战，需要更厚的碳纤维护套进行绑扎。然而，护套厚度过大会导致等效气隙增加，电机性能随之降低，因此护套厚度的选取也需要在机械强度与电磁性能之间进行权衡。
5.2 单向与双向油道定子密封浸油冷却系统
大功率永磁推进电机的损耗和发热主要集中于电枢绕组和定子铁心，因此其冷却散热的重点在于定子部分。采用定子密封浸油冷却方法，以实现永磁推进电机高损耗密度下的高效冷却散热。定子浸油系统采用掺杂玻璃纤维的聚醚醚酮树脂隔油套筒进行密封，冷却油与热源直接接触，热阻极小，冷却效率远高于传统的机壳水冷或间接油冷方式。

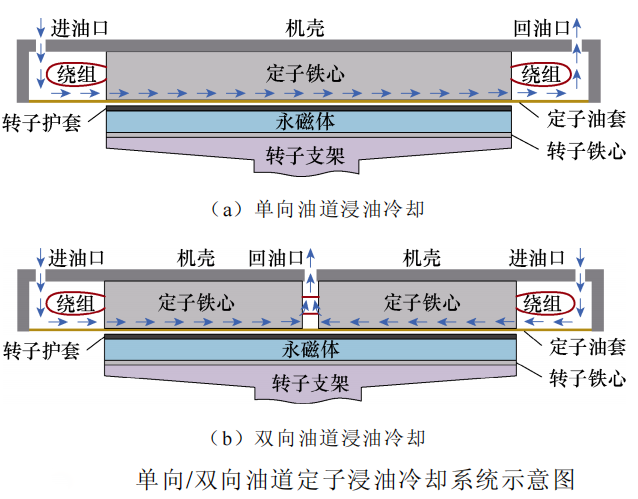

在单向油道浸油系统中，冷却油从绕组一侧端部流入，浸没绕组端部，经槽口轴向油路流向另一侧端部空间，再由回油口回油。该方案实现了冷却液与热源的直接接触，但单个进油口使冷却油流量受到一定限制，且对于轴长较长的高速大功率推进电机而言，出油侧温升高于进油侧温升，导致电机轴向温度梯度较大，限制了冷却性能的进一步提高。
为了进一步降低大功率推进电机温升，提出了双向油道浸油系统方案。在定子轴向中心处设置空隙及回油口，冷却油从绕组两侧端部流入，经槽口轴向油路流向定子中心处空间，再由回油口回油。该浸油系统的单条油路长度相比单向油道减半，有利于进一步抑制电机温升。流固耦合温度场分析结果表明，在初始油温85℃和进油口流量15 L/min条件下，百kW级电机在单向油道下最高温度仅118.4℃，温升仅33.4℃；MW级电机在双向油道冷却下最高温度约170.3℃，温升约85.3℃。
由于MW级电机额定电流密度为百kW级电机的2倍，二者的最高温度相差较大，但在温度分布规律上具有相似性：由于油道主要分布于绕组端部和定子槽口，端部绕组温升较低，而槽内绕组温升较高；绕组和铁心均在靠近槽口处温升较低，在靠近铁心轭部处温升更高。双向油道与单向油道相比，冷却油额外浸泡了定子中心处绕组和铁心，且定子内部油路长度减半，使绕组和铁心热点温度降低了约13℃。因此，单向油道浸油系统可满足百kW级推进电机的冷却散热需求，而双向油道浸油系统相比单向油道可进一步降低电机温升，尤其适用于损耗密度大、结构细长的高速大功率推进电机。
六、110 kW原理样机实验验证
6.1 实验平台搭建与测试方案
文中百kW级推进电机与MW级推进电机具有相同的外径、槽极配合等关键参数。由于MW级推进电机实验验证对平台条件要求较高，因此首先对百kW级推进电机进行实验验证，以为后续MW级推进电机的研究和应用提供技术储备。

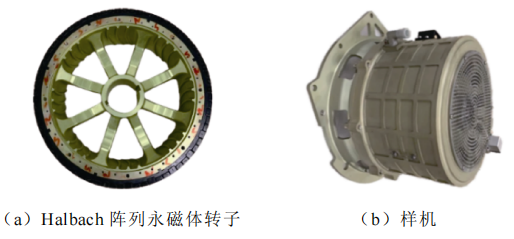

某机构研制的110 kW永磁推进电机样机采用移相双-三相绕组构型，两套三相绕组之间存在30°电角度相位差，转子采用三段式Halbach阵列永磁体。实验平台由110 kW推进电机样机、双通道SiC控制器、拖动电机系统、冷却油供油系统等构成。铂热电阻PT100绑扎于绕组端部，用于实时监测绕组温度变化。实验测试内容包括电机空载反电动势测试、转矩-电流特性测试、额定工况连续运行温升测试等。
6.2 电磁特性与温升特性实验结果分析

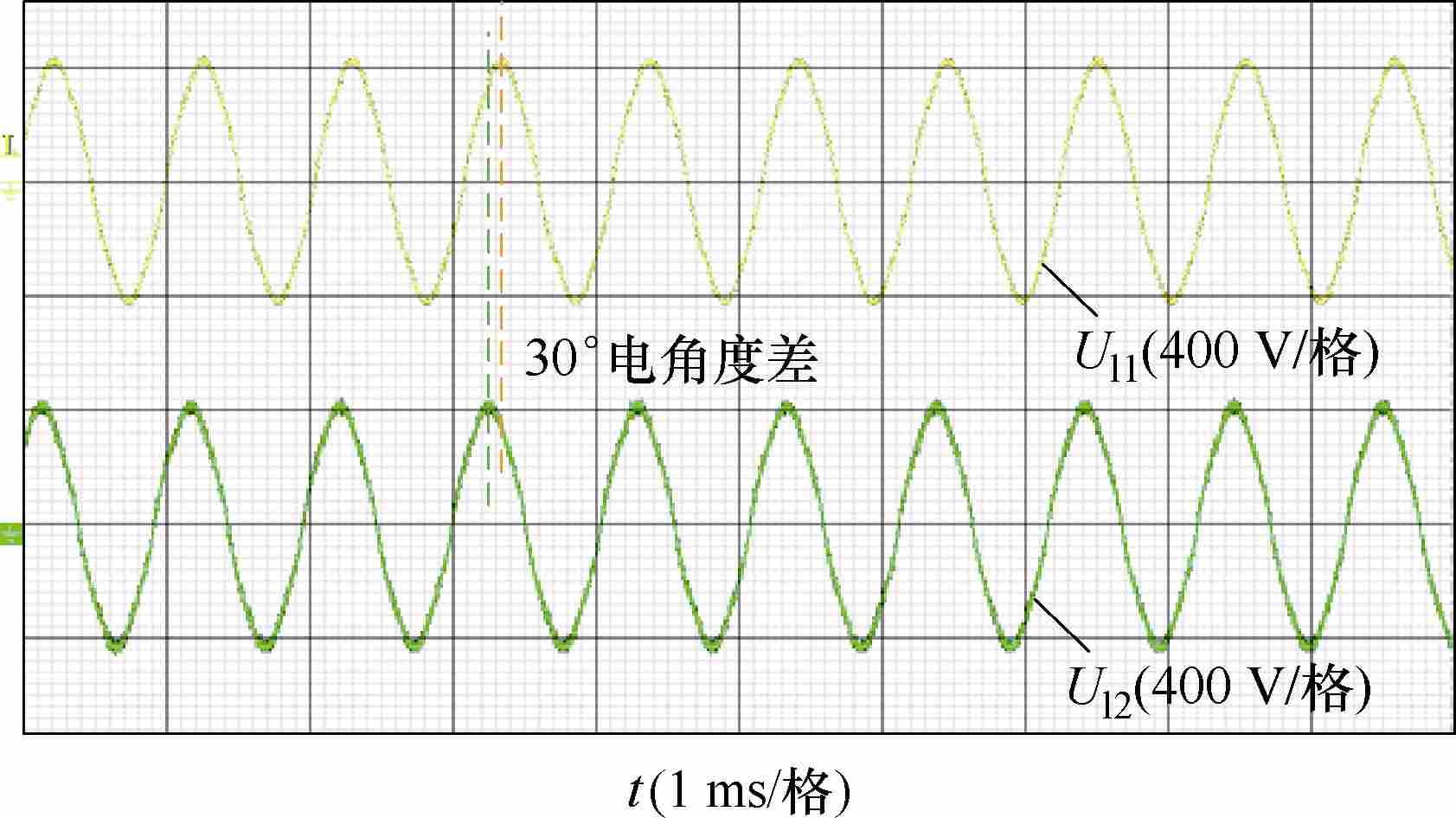

空载反电动势测试结果表明，两套绕组线电压之间存在30°电角度差，实测波形与仿真结果基本相符，验证了移相双-三相绕组设计的正确性。转矩-电流特性测试显示，电机转矩-电流线性度较高，双绕组运行时的输出转矩约为单绕组运行的2倍。受铁心材料饱和影响，电机输出转矩实测值在电流较大、电枢反应较重时略低于仿真结果，但整体误差在可接受范围内。
在单向油道定子浸油冷却条件下，额定工况绕组端部温升曲线的实测结果表明，由于冷却油与绕组直接接触，电机快速达到热稳定状态，额定工况下实测温升约28℃，与流固耦合仿真结果基本相符，证明了温度场仿真分析的正确性和冷却系统设计的合理性。实测值略低于仿真结果，这是由于实测温升为铂热电阻放置处的温升，而非绕组整体最高温升。
6.3 实验验证对MW级电机研制的启示
通过百kW级推进电机的电磁和冷却特性实验验证，在以下方面为MW级推进电机的研制和验证提供了重要参考：第一，移相多-三相绕组构型的理论分析与仿真结果得到了实验验证，证明了该构型在提升输出转矩、抑制转矩脉动方面的有效性，为MW级六通道绕组的设计提供了可信的技术依据。第二，定子密封浸油冷却系统在实测中表现出优异的热管理能力，验证了高电流密度设计的可行性，为MW级电机25 A/mm²量级的电流密度设计提供了实验支撑。第三，碳纤维护套转子结构在高速运行中表现出良好的结构稳定性，为MW级电机更高转速下的转子强度设计积累了经验。第四，双通道SiC控制器与电机的协同运行实验表明，多通道冗余架构具有良好的容错潜力，为MW级六通道系统的集成验证奠定了基础。
七、结论与未来发展趋势与挑战
7.1 主要结论
本文针对飞机电推进系统应用场合，对飞机大功率高功率密度永磁推进电机技术进行了系统研究。在归纳权衡设计规律的基础上，完成了百kW级和MW级永磁推进电机的拓扑优化与多物理场分析，并进行了实验验证。主要结论如下：
（1）飞机大功率高功率密度永磁推进电机通常具有高速、高转子线速度、高频率、多通道数、表贴式Halbach阵列永磁体等特征。在高转速、高转矩密度、低损耗等方面的设计需求之间存在固有矛盾，需从转速-转矩密度-基频的耦合关系出发进行多目标权衡设计。
（2）移相多三相绕组构型通过消除传统三相绕组的分布效应，可将推进电机输出转矩提高约4.9%，同时显著抑制转矩脉动、增强冗余容错能力、简化端部结构，适用于高功率密度推进电机。多段式Halbach阵列永磁体有利于转矩密度和磁场正弦度的提高，但分段数过多时增益效果有限且工艺成本急剧增加，应在性能增益与工程可行性之间进行权衡选取。
（3）通过遗传算法多目标优化，可实现推进电机性能的极限化提升。MW级电机功率密度预计可达17.3 kW/kg，效率达98.2%，满足中大型电推进飞机的性能需求。定子密封浸油冷却能够支撑25 A/mm²的高电流密度设计，双向油道系统相比单向油道可进一步降低温升，尤其适用于损耗密度大、结构细长的高速大功率推进电机。
（4）与百kW级电机相比，MW级推进电机需要采用更高的转子线速度、基频和电流密度，对电机的结构强度与冷却散热提出了更大挑战。基于110 kW永磁推进电机样机完成的电磁和冷却特性实验验证，证明了推进电机设计方法的正确性与可行性，为后续MW级高功率密度推进电机的研制和验证提供了可靠的技术参考。
7.2 未来发展趋势与挑战
展望未来，飞机大功率高功率密度永磁推进电机技术将在以下方向持续突破：首先，功率等级将进一步提升至10 MW级以上，以满足窄体客机和干线客机的电推进需求。NASA已启动高功率电推进（High power EAP）项目，聚焦10+ MW电推进系统的关键技术研发，并探索超导电机技术的工程可行性。其次，新材料和新工艺的应用将推动功率密度的持续突破，如非晶合金铁心材料、高导热绝缘材料、增材制造绕组等，有望在降低损耗和提升散热能力方面取得实质性进展。第三，多物理场耦合优化设计方法将更加精细化与智能化，电磁-热-结构多场强非线性耦合的精确建模和高效求解算法将成为研究热点。第四，系统级集成验证和适航取证将成为制约技术产业化的关键环节，需要构建涵盖电机、控制器、热管理系统和航空平台的完整验证体系。
我国在大功率航空推进电机领域已取得初步进展，但在功率密度极限化提升、系统集成验证和适航认证方面仍需持续攻关。未来应在高性能电磁材料、先进冷却技术、多物理场协同优化、多通道冗余控制等核心方向上加大研发投入，同时加强产学研用协同创新，加速推进MW级乃至十MW级永磁推进电机的工程化应用，为我国航空业绿色转型和电推进飞机的跨越式发展提供坚实的动力技术支撑。
