新品 | Q-DPAK封装的碳化硅CoolSiC™ 750V MOSFET评估板

新品

Q-DPAK封装的碳化硅CoolSiC

750V MOSFET评估板

EVAL_QDPAK_FB_V2_1评估板旨在评估采用Q-DPAK封装的CoolSiC 750V MOSFET的开关性能。该板集成了四颗SiC MOSFET及与之配套的EiceDRIVER隔离栅极驱动芯片。

通过优化的功率回路设计实现高速开关，本评估板完美展示了如何在Q-DPAK封装中最佳地应用高速开关器件，是帮助开发者和工程师突破电力电子性能边界的理想工具。

产品型号：

■EVAL_QDPAK_FB_V2_1

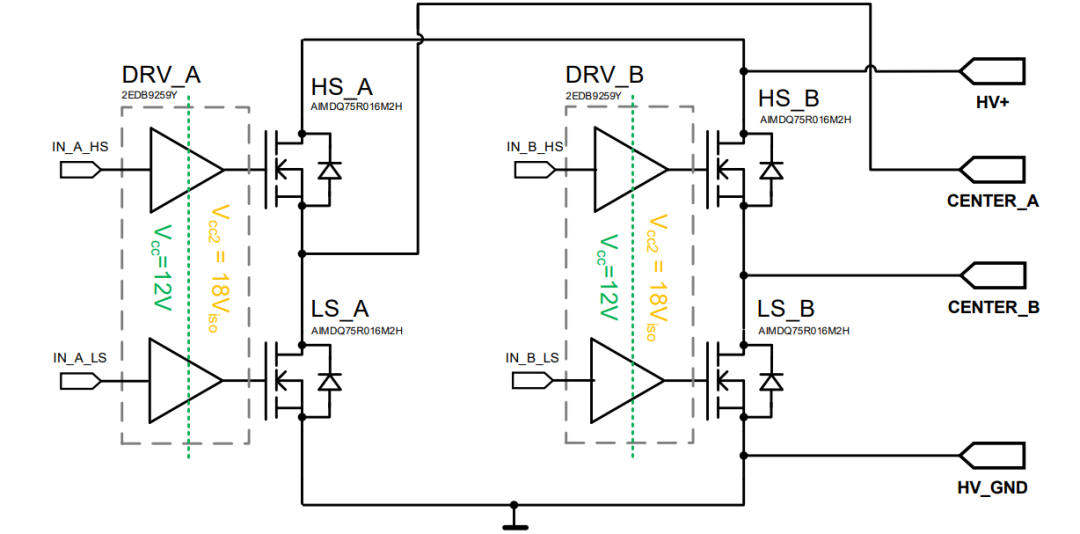

框图

产品特性

采用车规级CoolSiC第二代750V MOSFET

灵活通用的评估平台

经过优化的功率回路设计

板载专用电压探测点

应用价值

轻松评估开关动态特性

展示Q-DPAK封装的最佳应用实践

快速获取电压波形数据

竞争优势

该评估板以全桥拓扑结构，展示了采用顶部散热Q-DPAK封装的CoolSiC 750V G2 SiC功率MOSFET的最佳使用方法

可执行电气实验（如单脉冲或双脉冲测试），并观测SiC MOSFET的电压信号

本评估板可作为最佳PCB设计的范例，展示如何在顶部散热封装中正确使用新一代宽禁带半导体器件

全套设计资源（评估板使用指南、原理图、PCB布局文件）可扫描下方二维码获取完整的Altium Designer文件

应用领域

高压DC-DC变换器

车载充电机

燃料电池电动汽车动力总成系统

电动汽车充电
