技术解析 | 睿擎平台AMP虚拟网卡：突破双系统通信瓶颈的创新方案
在工业物联网和边缘计算领域，多操作系统协同工作已成为一种重要趋势。然而，不同操作系统之间的高效通信一直是开发者面临的技术挑战。睿擎平台重磅发布的AMP虚拟网卡技术，为Linux和RT-Thread双系统通信提供了一套优雅而高效的解决方案。今天，我们就来深入解析这项技术的工作原理和应用价值。
一、为什么需要双系统通信？
在复杂的工业应用场景中，单一操作系统往往难以满足多样化的需求：
●实时性要求：工业控制任务需要微秒级的实时响应，这是Linux等通用操作系统难以保证的
●丰富功能需求：复杂的人机交互、数据分析、网络协议支持等需要功能丰富的操作系统
●资源利用优化：不同任务对CPU、内存等资源的需求不同，合理分配资源可以提高系统整体性能
基于这些需求，睿擎派工业开发板采用了Linux+RT-Thread AMP（非对称多处理）混合部署架构，将实时控制任务放在RT-Thread上执行，将复杂的应用功能放在Linux上运行。这种架构结合了两个系统的优势，但也带来了一个关键问题：如何实现两个系统之间的高效通信？
二、AMP虚拟网卡技术：原理与创新
传统的双系统通信方案主要包括：
1.共享内存：通过预留一块物理内存区域实现数据交换，但需要自行处理同步和锁机制
2.串口通信：使用UART作为通信桥梁，但速率低，难以满足大量数据传输需求
3.专用硬件接口：如PCIe、USB等，但实现复杂且成本较高
睿擎平台推出的AMP虚拟网卡技术，创新性地将网络通信模型引入双系统通信中，为开发者提供了一种熟悉且高效的解决方案。
1. 技术原理

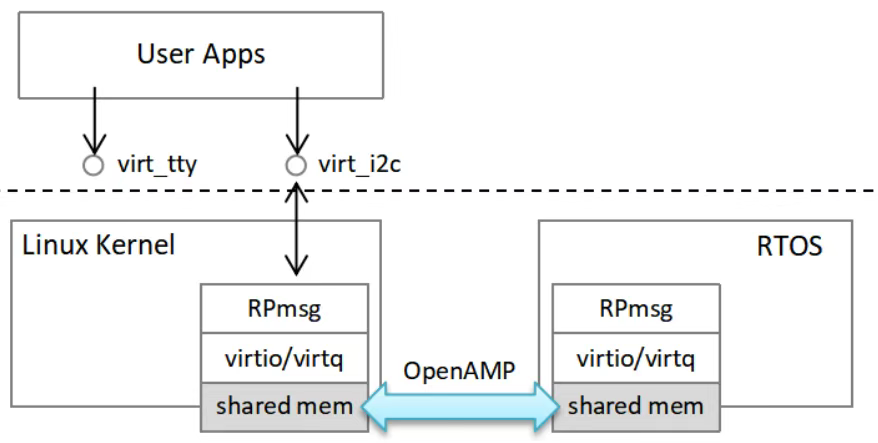

AMP虚拟网卡技术的核心思想是：在Linux和RT-Thread两个系统之间创建一个虚拟的网络通道，让两个系统可以像通过物理网卡一样进行网络通信。
具体实现包括以下几个关键部分：
●虚拟网卡驱动：在RT-Thread系统中实现了一套完整的虚拟网卡驱动，使其能够像物理网卡一样工作
●核间通信机制：底层利用高性能的核间通信机制（如rpmsg）实现数据传输
●网络协议栈适配：无缝对接两个系统的TCP/IP协议栈，支持标准的Socket API
2. 性能优势
AMP虚拟网卡技术相比传统方案具有显著的性能优势：
●高带宽：测试数据显示，Linux侧给RT-Thread打流可达185Mbps，RT-Thread侧给Linux系统打流可达76Mbps
●低延迟：由于基于内存的直接数据交换，通信延迟远低于传统的物理接口
●开发便捷：开发者可以使用熟悉的Socket API进行编程，无需学习新的通信协议
●灵活性高：支持TCP、UDP等多种网络协议，可以适应不同的通信需求
三、AMP虚拟网卡的应用场景
AMP虚拟网卡技术为多种工业应用场景提供了理想的通信解决方案：
1. 实时控制与数据处理协同
在工业控制系统中，RT-Thread负责实时控制任务（如电机控制、传感器数据采集），而Linux负责复杂的数据处理、分析和可视化。通过AMP虚拟网卡，实时控制系统可以将采集的数据快速传输给Linux进行深度分析和展示。
2. 双系统资源共享
通过AMP虚拟网卡，可以实现两个系统之间的资源共享：
●RT-Thread系统可以通过Linux连接到互联网，获取远程控制指令和更新
●两个系统可以共享网络连接，节省硬件资源
●两个系统可以基于虚拟网卡，挂载NFS文件系统，方便的进行文件传输

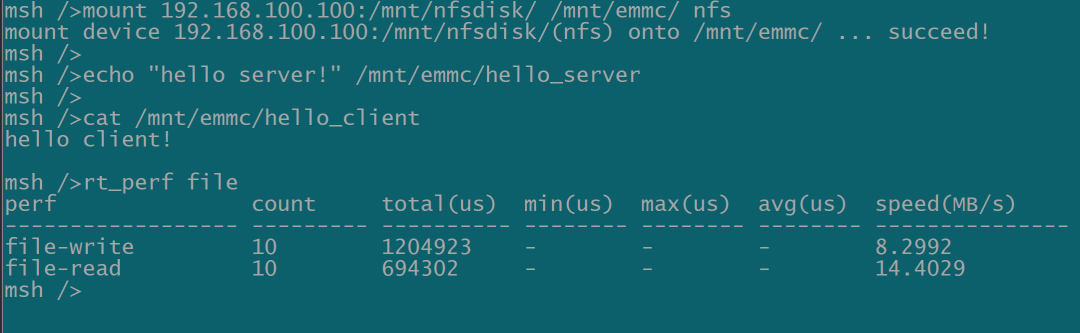

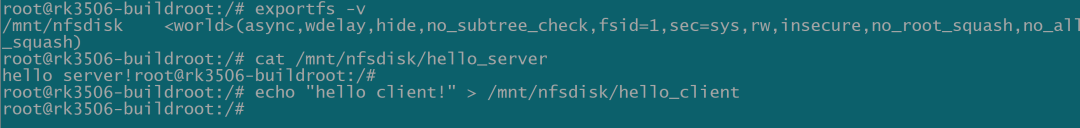

AMP虚拟网卡支持完整的网络协议，包括NFS（网络文件系统），这使得两个系统可以共享文件资源：
3. 系统功能扩展
当单一系统的功能无法满足需求时，可以通过AMP虚拟网卡将功能分散到两个系统：
●在Linux上运行复杂的AI算法，处理来自RT-Thread的实时数据
●在RT-Thread上运行实时控制程序，接收来自Linux的高级控制指令
●实现功能模块化设计，提高系统的可维护性和扩展性
四、如何在睿擎派上使用AMP虚拟网卡
睿擎平台已经默认集成了AMP虚拟网卡功能，开发者可以按照以下步骤快速使用：
1. 检查虚拟网卡

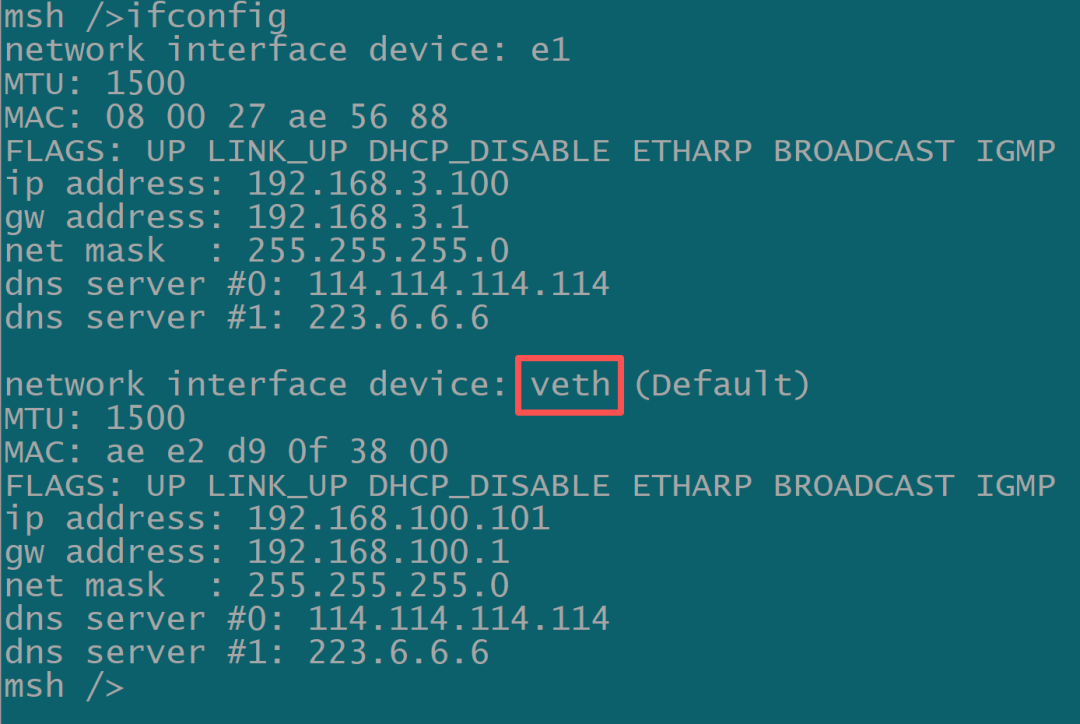

在RT-Thread系统中，可以使用ifconfig命令查看网络接口，确认虚拟网卡已正确加载：
之前版本名称不是veth，可能e0或者e1。

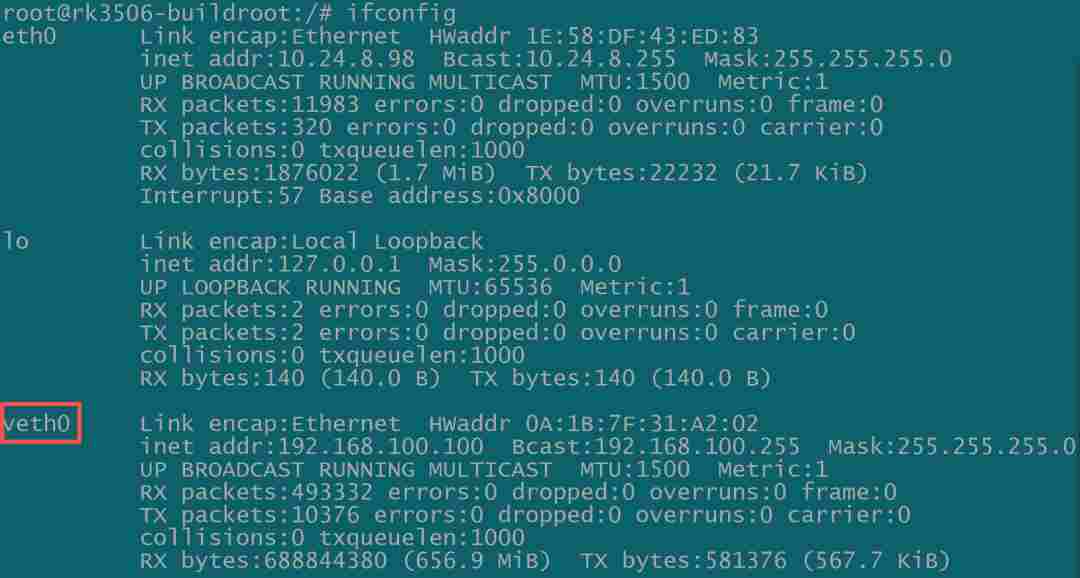

在Linux系统中，可以使用同样的命令查看虚拟网卡：
2. 配置IP地址
确保RT-Thread和Linux的虚拟网卡在同一网段：
●RT-Thread虚拟网卡IP：192.168.100.101
●Linux虚拟网卡IP：192.168.100.100
3. 使用Socket API进行通信
在两个系统中，可以使用标准的Socket API进行通信，无需特殊的API调用：
RT-Thread端示例代码（TCP客户端）：
#include<rtthread.h>
#include
#include
#include
#include
#defineSERVER_IP "192.168.10.2" // Linux虚拟网卡IP
#definePORT 5000
voidtcp_client(void)
{
intsock=socket(AF_INET,SOCK_STREAM,0);
structsockaddr_inserver_addr;
char*send_data="Hello from RT-Thread!";
charrecv_buf[1024];
// 设置服务器地址
server_addr.sin_family=AF_INET;
server_addr.sin_port=htons(PORT);
server_addr.sin_addr.s_addr=inet_addr(SERVER_IP);
// 连接服务器
connect(sock,(structsockaddr*)&server_addr,sizeof(server_addr));
// 发送数据
send(sock,send_data,strlen(send_data),0);
// 接收数据
recv(sock,recv_buf,sizeof(recv_buf)-1,0);
rt_kprintf("Received: %s\n",recv_buf);
// 关闭连接
closesocket(sock);
}
Linux端示例代码（TCP服务器）：
#include
#include
#include
#include
#include
#include
#definePORT 5000
#defineBUFFER_SIZE 1024
intmain()
{
intserver_fd,new_socket;
structsockaddr_inaddress;
intopt=1;
intaddrlen=sizeof(address);
charbuffer[BUFFER_SIZE]={0};
char*hello="Hello from Linux!";
// 创建socket文件描述符
if((server_fd=socket(AF_INET,SOCK_STREAM,0))==0)
{
perror("socket failed");
exit(EXIT_FAILURE);
}
// 设置socket选项
if(setsockopt(server_fd,SOL_SOCKET,SO_REUSEADDR|SO_REUSEPORT,&opt,sizeof(opt)))
{
perror("setsockopt");
exit(EXIT_FAILURE);
}
// 绑定地址和端口
address.sin_family=AF_INET;
address.sin_addr.s_addr=INADDR_ANY;
address.sin_port=htons(PORT);
if(bind(server_fd,(structsockaddr*)&address,sizeof(address))<0)
{
perror("bind failed");
exit(EXIT_FAILURE);
}
// 监听连接请求
if(listen(server_fd,3)<0)
{
perror("listen");
exit(EXIT_FAILURE);
}
// 接受连接
if((new_socket=accept(server_fd,(structsockaddr*)&address,(socklen_t*)&addrlen))<0)
{
perror("accept");
exit(EXIT_FAILURE);
}
// 接收数据
read(new_socket,buffer,BUFFER_SIZE);
printf("%s\n",buffer);
// 发送数据
send(new_socket,hello,strlen(hello),0);
printf("Hello message sent\n");
return0;
}
五、性能测试
睿擎平台提供了完整的性能测试数据，验证了AMP虚拟网卡的高性能。我们使用iperf工具进行了带宽测试：

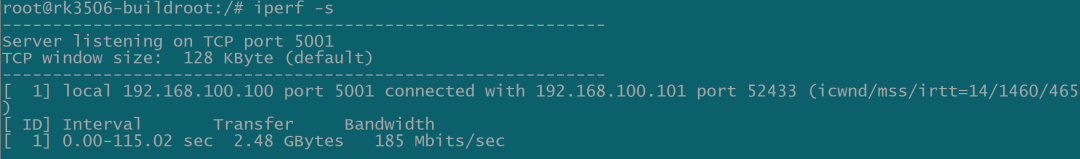

Linux端作为服务器：

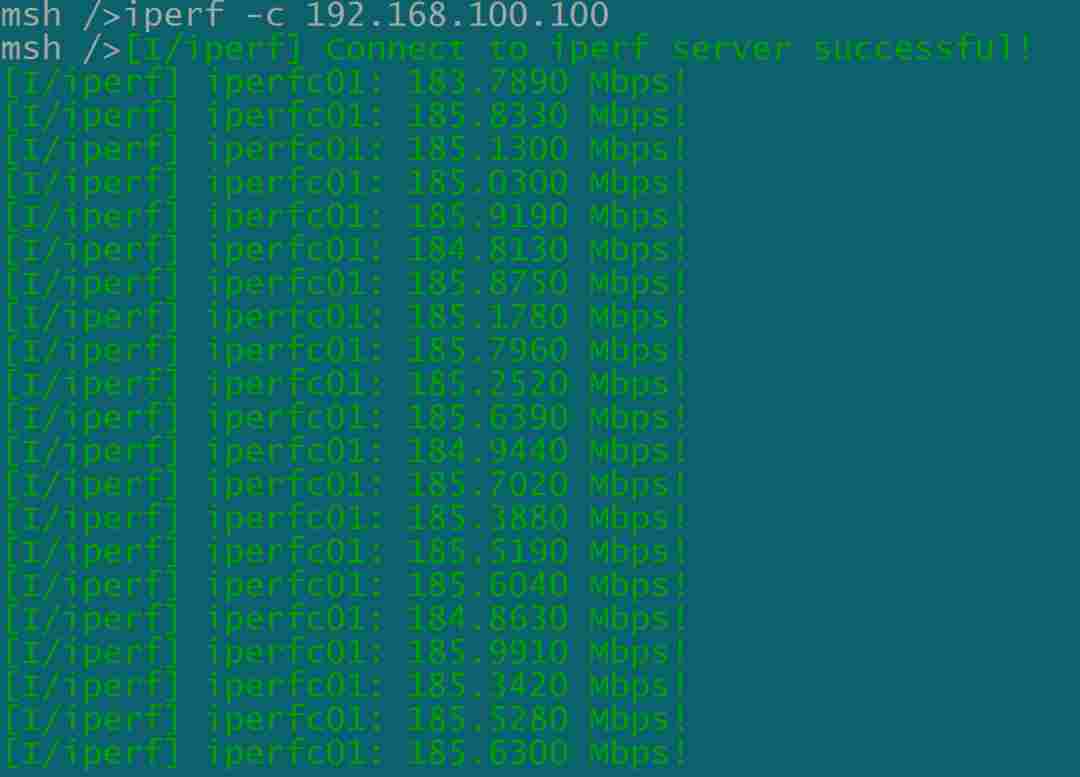

RT-Thread端作为客户端：
测试结果显示：Linux与RT-Thread之间虚拟网络通信，最高可达185Mbps，这种性能表现足以满足大多数工业应用场景的需求。
六、结语
睿擎平台的AMP虚拟网卡技术，为Linux和RT-Thread双系统通信提供了一种创新而实用的解决方案。它不仅性能优异，而且使用简单，为开发者构建复杂的工业应用提供了有力支持。
通过这项技术，开发者可以充分发挥双系统架构的优势，将实时控制和复杂应用完美结合，为工业自动化、物联网等领域的创新应用奠定了坚实基础。
